Quzhou Horbon Mining Parts Co., Ltd., Çin'deki çeneli kırıcı salıncak çenesinin önde gelen üreticilerinden ve tedarikçilerinden biridir. Bol deneyimle, küresel müşterilere yüksek kalitede özelleştirilmiş hizmet ve OEM hizmeti sunmaya kararlıyız. Fabrikamızdan Çin'de üretilen gelişmiş çeneli kırıcı salıncak çenesini satın almaya hoş geldiniz. Teklif için bizimle iletişime geçin.

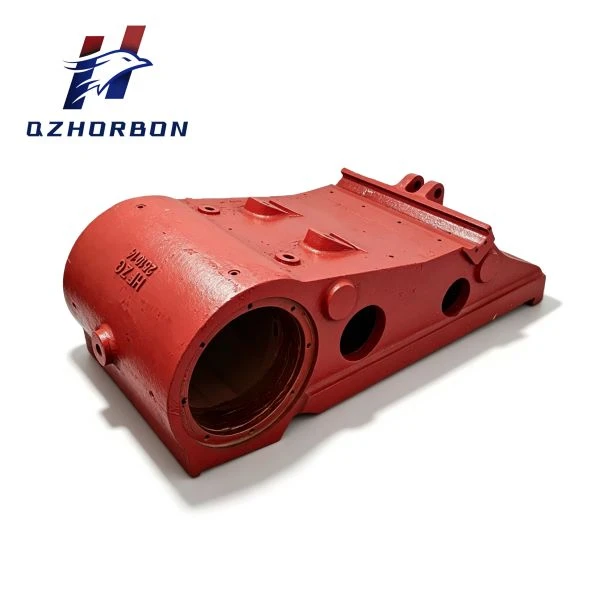

Çeneli Kırıcı Döner Çene – PEV130 ve Üniversal Modeller için-Ağır Hizmete Uygun Yedek Gövde
Parça Numarası. 3102130101|Fabrika-Doğrudan Quzhou Horbon Mining Parts Co., Ltd.'den
Çeneli Kırıcı Salıncak Çene Gövdesi Nedir?
Çeneli kırıcıda, döner çene, sabit çeneye karşı ileri geri sıkıştırma döngüsünü yürüten tahrikli hareketli bileşendir. Bu terim genellikle aşınmaya bakan çene plakasına-uygulanırken, arkasındaki yapısal çekirdek - döner çene gövdesi -, eksantrik mil yataklarını monte eden, mafsal yuvasını taşıyan ve her kırma kuvveti döngüsünü şasiye ileten yük-taşıma dökümüdür.
Bu sayfa, değiştirilebilir çene plakasını değil, çeneli kırıcı döner çene gövdesini (yapısal döküm, Parça No. 3102130101) kapsar. Eksantrik mil hizalamanız bozulursa, yatak yuvalarınız aşınmışsa veya döner çene düzeneğiniz yapısal yorgunluk gösteriyorsa bu, değiştirilmesi gereken bileşendir.
Horbon, bu döner çeneli gövdeyi, Metso, Sandvik, Terex, Trio ve yerel kırıcı platformlarında evrensel donanım kapasitesiyle, PEV130 çeneli kırıcının doğrudan OEM{0}}eşdeğeri olarak üretmektedir.
Ürün Özellikleri
| Parametre | Detaylar |
|---|---|
| Parça Numarası | 3102130101 |
| Uyumlu Model | PEV130 Çeneli Kırıcı (evrensel donanım mevcuttur) |
| Bileşen Konumu | Döner çene gövdesi – eksantrik mil montaj yapısı |
| Makaralı Rulman Koltukları | 4 konum (Parça Ref. 6201010012) |
| Rulman Radyal Açıklığı (C3, ön-montaj) | Min 0,340 mm / Maks 0,450 mm |
| Min. Montaj Sonrası Radyal Açıklık | 0,190mm |
| Çerçeve Açıklığının Azaltılması | 0,170 – 0,230 mm |
| Koltuğu Değiştir | Entegre (Parça Ref. 3102130012) |
| Teslimat Durumu | Çıplak döküm (ön-montaj seçenekleri mevcuttur) |
| Yüzey İşlem | Endüstriyel boya kaplaması (standart kırmızı) |
| Adedi | 5 adet |
| Kurşun zamanı | 15 – 30 gün |
| Ticaret Şartları | FOB/CIF |
| Gönderim Limanı | Şanghay / Ningbo |
Salınım Çenesi Gövdesinin Değiştirilmesine İhtiyacınız Olup Olmadığını Nasıl Belirleyebilirsiniz?
Tedarik mühendisleri ve saha bakım liderleri genellikle döner çene gövdesi aşınmasını rulman arızası veya çene plakası aşınmasıyla karıştırır. Sallanır çene gövdesinin kendisinin aşağıdaki durumlarda değiştirilmesi gerekir:
Rulman yuvası deliği sapması toleransı aşıyor
Döner çene gövdesindeki dört makaralı rulman konumu, hassas delik toleranslarına göre işlenmiştir. Sürtünme veya darbe yorgunluğu nedeniyle delik çapı izin verilen aralığın dışına çıktığında, hiçbir rulman değişimi doğru şaft hizalamasını geri getiremez.
Geçişli koltuk temas bölgesi deformasyon gösteriyor
Entegre mafsallı koltuk (3102130012), her kırma darbesinde baskı yükünü mafsallı plakadan döner çene gövdesine aktarır. Bu arayüzdeki deformasyon düzensiz deşarj ayarına ve mafsal plakasının daha hızlı aşınmasına neden olur.
Döküm, delik duvarlarının yakınında yayılan çatlakları gösteriyor
Yük bölgelerinden uzaktaki yüzey çatlakları sahada-onarılabilir. Rulman deliği duvarlarının içinde veya çevresinde bulunan çatlaklar, döner çene gövdesinin yapısal bütünlüğünün bozulduğunu ve değiştirilmesinin doğru müdahale olduğunu gösterir.
Sallanır çene düzeneği yanal sapma üretir
Boyutsal inceleme, döner çene gövdesi çerçevesinin artık kare olmadığını doğrularsa, eksantrik mil ve volanın ikincil hasar görmesi ölçülebilir bir risk haline gelir.
Malzeme ve Üretim Standardı
Horbon, her bir çeneli kırıcı döner çene gövdesini, sürekli yüksek{0}etkili madencilik görevi için doğrulanmış süreçleri kullanarak üretir:
Krom-Molibden Alaşımlı Çelik Yapı
Standart yapısal çelik kalitelerine kıyasla tekrarlanan eksantrik mil yüklemesi altında üstün tokluk ve yorulma direnci için seçilmiştir.
01
Hassas CNC Delik İşleme
Dört rulman yuvası deliğinin tümü, C3-sınıfı makaralı rulman donanımı (ön montaj açıklığı 0,340–0,450 mm) için gereken boyut tutarlılığını korumak üzere CNC ekipmanında-son işlemden geçirilmiştir.
02
Sertlik Doğrulaması (HRC Testi)
Her döküm, ısıl işlem derinliğinin spesifikasyonu karşıladığını doğrulamak için işleme öncesinde sertlik testine tabi tutulur.
03
NDT Denetimi
Sevkiyattan önce yüzey altındaki boşlukları veya mikro-çatlakları ortadan kaldırmak için her döner çene gövdesinde-tahribatsız testler.
04
Hammaddenin Spektral Analizi
Gelen çelik, üretime girmeden önce spektrometre ile doğrulanarak alaşım bileşiminin tasarım spesifikasyonuna uygun olması sağlanır.
05
Uyumluluk ve Sipariş Referansı
Bir soruşturma göndermeden önce, döner çenenizin gövdesini orijinal ekipmanınızdaki aşağıdaki parametrelerle çapraz-referanslayın:
Ürün çizimi
| Kontrol noktası | Referans Değeri / Eylem |
|---|---|
| OEM Parça Numarası | 3102130101 (PEV130 referansı) |
| Eksantrik Mil Çapı | Mevcut şaftınıza göre onaylayın |
| Rulman Delik Sayısı | 4 pozisyon |
| Koltuk Arayüzünü Değiştir | Geçiş Plakasına Göre Doğrulama (Parça Ref. 3102130031) |
| Bağlantılı Bileşenler | Eksantriklik Mili (3102130001), Rulman Yatağı ×2 (3102070015 / 3102070016) |
| Teslimat Gereksinimi | Çıplak döküm veya labirent kapaklarla-önceden birleştirilmiş |
| Makine Markası | PEV130 / Metso / Sandvik / Terex / Trio / evrensel ev içi |
OEM parça numarası olmayan alıcılar orijinal makine modelini, boyutlu çizimi veya aşınmış bileşenin fotoğrafını gönderebilir. Horbon'un mühendislik ekibi montajı 24 saat içinde onaylayacak.
Quzhou Horbon Mining Parts Co., Ltd. Hakkında
Quzhou Horbon Mining Parts Co., Ltd., Zhejiang Eyaleti, Quzhou merkezli, 13.000 m²'lik bir üretim tesisinde faaliyet gösteren özel bir kırıcı parçaları üreticisidir. Yaklaşık 20 mühendisten oluşan bir teknik ekiple Horbon, parça numaralarından OEM çoğaltmasını, aşınmış numunelerden tersine mühendisliği ve belirli kırma görevi koşulları için alaşım özelleştirmesini destekler.
Kalite kontrolü tüm üretim döngüsünü kapsar: ham madde spektral analizi, HRC sertlik doğrulaması, CMM boyut denetimi, NDT kusur tespiti ve üçüncü-taraf testlerinin kullanılabilirliği. Her çeneli kırıcının döner çene gövdesi, boyutsal muayene raporuyla birlikte tesisten ayrılır.
OEM ve ODM Yeteneği
Müşteriler orijinal parça numaralarını, 2D/3D çizimleri veya fiziksel örnekleri sağlayabilirler. Yüksek-aşınma veya yüksek-darbeli uygulamalara yönelik özel alaşım bileşimleri ve tasarım değişiklikleri desteklenir.
İhracat Pazarları
Güneydoğu Asya, Orta Doğu, Afrika, Avrupa, Kuzey ve Güney Amerika, Güney Asya, Avustralya.
Garanti ve{0}}Satış Sonrası
Kalite-doğrulanmış kusurlarda onaylı değiştirme. 7×24 teknik yanıt. Kurulum kılavuzu belgeleri ve video/resim teknik desteği sağlanır.
Tedarik ve Lojistik
Ticaret Koşulları:FOB/CIF
Dağıtım Bağlantı Noktaları:Şanghay · Ningbo
Adedi:5 adet
Kurşun zamanı:Sipariş onayından itibaren 15–30 iş günü
İhracat Ambalajı:Ağır{0}}işe uygun çelik çerçeve kızakları veya tütsülenmiş ahşap kasalar; okyanus taşımacılığı sırasında çerçeve kaymasına ve yüzey teması hasarına karşı güçlendirilmiştir
Stoklamak:Ortak konfigürasyonlar için tutulan standart envanter
